寶石顯微鏡是實驗室必備的珠寶檢測儀器之一，它的用途很廣，最主要是通過放大觀察寶石的內含物和表面特征。是區分天然寶石、合成寶石及仿制寶石的重要手段。
寶石顯微鏡是實驗室必備的珠寶檢測儀器之一，它的用途很廣，最主要是通過放大觀察寶石的內含物和表面特征。是區分天然寶石、合成寶石及仿制寶石的重要手段。
一、結構
寶石顯微鏡類型有單筒顯微鏡、雙筒顯微鏡、雙筒立體顯微鏡、雙筒立體變焦顯微鏡等，而目前多采用立式雙筒立體連續變焦顯微鏡(圖1)，其放大倍率可從10倍~70倍之間變化，并可連續變焦。 由雙目目鏡、可變放大物鏡、顯微鏡支架和光源系統四個部分組成。
圖1 寶石顯微鏡 圖2 目鏡
1.目鏡(圖2)： 裝在鏡筒的上端，雙筒，放大倍數有10×和20×兩種。
2.物鏡： 裝在鏡筒的下端，放大倍數為0~4×，可調。
3.變焦旋鈕(圖3)： 連續調節物鏡的放大倍數。
圖3 變焦旋鈕 圖4 調節旋鈕
4.調節旋鈕(圖4)： 由齒條和旋鈕組成，可以升降鏡身，調節物鏡與被測寶石之間的工作距離，使被測局部清晰對焦。
5.頂光源(圖5)： 表面垂直照射光源，一般為日光燈，方向可調。
圖5 頂光源
6.底光源(圖6)： 底部照射透射光源，一般為白熾燈，內置，方向不可調，光強可通過滑鍵調節強弱。
圖6 光亮滑鍵
7.鎖光圈(圖7)： 控制底光源照射的光量大小。
圖7 鎖光圈 圖8 擋板
8.擋板(圖8)： 改變底光源的照明方式(亮域/暗域)。
9.寶石鑷： 夾持寶石用，可上下、左右、前后移動及自身旋轉。
二、照明方式
由于寶石的透明度不同，包裹體類型的不同，選擇適當的照明方法會取得更好的觀察效果。
1.垂直照明法(頂光源照明法)(圖9)：
關閉底光源，用頂光源垂直(或近垂直)照射寶石。主要用于觀察寶石的表面特征，有時對于透明、色淺的寶石也可觀察到自然光垂直照射下的內部特征。
圖9 頂光源照明法 圖10 亮域照明法 圖11 暗域照明法
2.亮域照明法(圖10)：
撤掉擋光板，使底光源的光線直接通過寶石觀察。主要用于觀察寶石的包裹體，尤其有利于對色帶、生長紋和低突起的包裹體的觀察。
3.暗域照明法(圖11)：
打開底光源，加入擋板，可得到測光照明，在暗域背景下，使包裹體更清晰的顯現出來。主要用于觀察寶石的內部特征，使內部特征在暗色背景下呈現清晰的影像，可以觀察出內部特征的具體形態和特征，如相態、顏色等。
4.點光照明法(圖12)：
使用底光源并縮小鎖光圈成點狀照射寶石。主要用于觀察寶石內部的局部特征及一些特殊結構。
圖12 點光照明法 圖13 散射照明法
5.散射照明法(圖13)：
在寶石和光源之間放置面巾紙等半透明材料，使光線散射、柔和。主要用于輔助觀察寶石的色帶、色環及一些特殊的顏色分布。
除了以上五種常用的照明方法外，還可以用斜向照明法、偏光照明法、水平照明法、遮掩照明法、復合照明法等。
三、操作方法：
1.擦凈目鏡與待測寶石，并將寶石夾于寶石鑷上;
2.插上電源，打開底光源，選擇暗域照明，調節目距(方法：雙手分別握住一只目鏡移動，直至雙眼清晰的看到一個完整的圓形視域(圖14))。
圖14
3.調節焦距，使寶石清晰成像，先準焦于寶石表面，用頂光源照明法觀察外部特征，換暗域或亮域照明法后聚集于寶石內部觀察內部特征。
4.調節變焦旋鈕，從低倍物鏡開始觀察，找到目標觀察對象時，進行局部高倍放大觀察。
5.觀察完畢，取下寶石放好，降下或升高鏡筒調平顯微鏡，關閉電源。
四、注意事項：
1.寶石顯微鏡是精密的光學儀器，操作應輕緩，不可用力過猛。
2.不要用手觸摸鏡頭，若須要清潔鏡頭，可用擦鏡布。
3.調節變焦旋鈕時用雙手進行調節。
4.不使用時隨手關掉電源開關。
5.觀察完畢將物鏡調至最低點，避免準焦螺旋疲勞并可延長使用壽命。
五、用途 ：
寶石顯微鏡的最主要用途是放大來觀察寶石的內部和外部特征，并可測試寶石的近似折射率，當附加一些元件時，可拓展其使用功能。
、
1.檢查寶石外部特征
(1)觀察寶石基本性質
觀察寶石表面光澤、棱線尖銳度、表面平滑程度、原始晶面和解理等，從而可以得到一些鑒定信息。如寶石腰部有拼合縫，可能是拼合石;若寶石棱線很尖銳，表面平滑，表示此寶石硬度很高(圖15、圖16)。
圖15 充填紅寶石表面光澤差異
圖16 鉆石的三角蝕象
(2)觀察寶石切工質量
觀察寶石切磨質量和拋光質量。如鉆石切工的評價:對稱性好否，同形刻面是否等大，棱線是否交于一點，是否有多余刻面、表面是否有拋光紋和灼傷痕等(圖17)。
圖17 鉆石亭部棱線不齊
2.觀察寶石內部
內部特征包括色帶、生長紋、后刻面棱重影、包裹體等。通過觀察寶石內部特征，可以鑒別寶石，區分天然與合成，是否經過優化處理等(圖18、圖19、圖20)。
圖18 紅寶石內部的色帶
圖19 紅寶石內部的金紅石針
圖20 充填處理紅寶石中的氣泡
3.近似折射率的測定：如寶石為晶體碎塊，無光滑平面供折射儀測試時，可在顯微鏡下用一種浸液，測得寶石的近似折射率，主要方法有貝克線法、柏拉圖法和直接測量法。
4.吸收光譜的觀察：把目鏡換成分光鏡，選擇底光源透射照光來檢測寶石的光譜特征。
5.干涉圖：用兩片偏振片，使其正交，用物臺下聚光鏡提供收斂光，可檢查寶石的干涉圖，待測寶石須浸沒于與其折射率相近的浸液中，并用寶石夾夾住寶石，直至干涉圖出現為止。

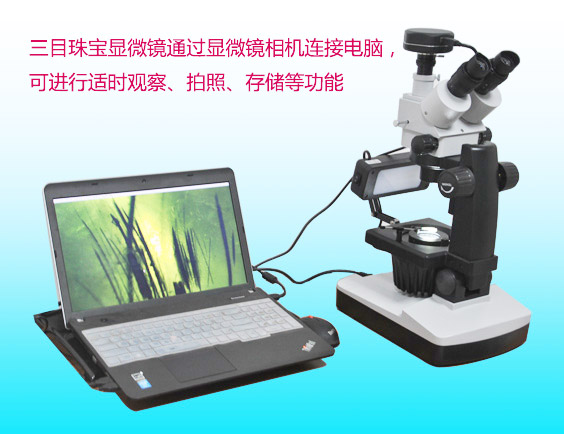

6.顯微照相：CCD攝像頭與顯微鏡第三筒的連接可直接拍下寶石中所觀測到的現象，以提供一永久性照相記錄(圖21)。
圖21 CCD攝像頭
,
